Module für schnelle und flexible Automatisierungsaufgaben:
Mit zahlreichen Kommunikationsmöglichkeiten bietet odot effiziente Automatisierungslösungen an, die anspruchsvolleren Steuerungsaufgaben gerecht wird.
SPEZIALMODULE
ODOT CT-5102 - 2-KANAL-ENCODER-EINGANG / 5 VDC
149,66 €*
Folgende Funktionen werden unterstützt:
- Zwei Encoder-Eingangskanäle
- A/B-Inkremental-Encoder- oder Impuls-Richtungs-Encoder-Eingang pro Encoder-Kanal
- Orthogonalen A/B-Signaleingang, Eingangsspannung 5V
- Wählbare x1/ x2/x4-Frequenzmultiplikation des inkrementellen Encoder-Modus
- Ungerichtete Signale, nur Impulseingang des Impuls-Richtungsmodus
- 1 digitales Eingangssignal mit einer Eingangsspannung von 5 VDC oder 24 VDC pro Encoder-Kanal
- 1 digitales Ausgangssignal mit einer Ausgangsspannung von 5 VDC pro Encoder-Kanal
- 5-V-Stromausgang pro Encoder-Kanal, der zur Stromversorgung an den Encoder angeschlossen werden kann
- Magnetische Isolierung
- 16 LED-Anzeigen
- Maximale Eingangsfrequenz des Encoders: 1,5 MHz
- Messfunktion zur Erkennung von Lastgeschwindigkeit oder Eingangssignalfrequenz
Produktdetails
Hardwarespezifikation
| Leistung | Max. 60mA bei 5.0 VDC |
|---|---|
| Isolation | I/O zum internen Bus: magnetische Trennung (3KVrms) |
| Feldstärke | Nennwert: 24 VDC |
| Bereich: 20–28 VDC | |
| Verdrahtung | E/A-Verkabelung: Max. 1,5 mm² (AWG 16) |
| Befestigungsart | 35mm DIN-Schiene |
| Größe | 115*14*75mm |
| Gewicht | 65g |
Umgebungsspezifikation
| Betriebstemperatur | -40~85℃ |
|---|---|
| Betriebsfeuchtigkeit | 5%-95% (keine Kondensation) |
| Schutzart | IP20 |
Eingabe-Parameter
| Kanal Nummer | 2-Kanal-Encoder |
|---|---|
| LED-Anzeige | 16-Kanal-Eingangs-LED-Anzeige |
| Encoder-Signalspannungsbereich | ABZ-Eingangsstandard 5 VDC, Bereich ±10 % |
| Encoder-Eingangsimpedanz | Interner Pull-Up- oder Pull-Down-Widerstand 4,7K |
| Encoder-Filterzeit | Einstellbar, Standardwert ist 0.5 us |
| Encoder-Zählfrequenz | <1,5 MHz |
| Encoder-Frequenzmultiplikationsmodus | x1/x2/x4 |
| Encoder-Messfunktion | Lastdrehzahl- oder Eingangssignalfrequenzmessung |
| DI-Einschaltspannung | Min. 5 VDC bis max. 28 VDC |
| DI-Abschaltspannung | Max. 2,7 VDC |
| DI-Einschaltstrom | Max. 5 mA/Kanal bei 28 V |
| DI-Eingangsimpedanz | >10,0 kΩ |
| DI-Eingangsverzögerung | AUS zu EIN: Max. 3 ms |
| EIN nach AUS: Max. 2 ms | |
| DO-Ausgangsspannung | 5 V, Bereich ±10 % |
| Ausgangsstrom DO | Max. 500 mA |
| DO Ausgangssenkstrom | Max.5uA |
ODOT CT-5112 - 2-KANAL-ENCODER-EINGANG / 24 VDC
163,63 €*
Folgende Funktionen werden unterstützt:
- Zwei Encoder-Eingangskanäle
- A/B-Inkremental-Encoder- oder Impuls-Richtungs-Encoder-Eingang pro Encoder-Kanal
- Orthogonalen A/B-Signaleingang, Eingangsspannung 24V
- Wählbare x1/ x2/x4-Frequenzmultiplikation des inkrementellen Encoder-Modus
- Ungerichtete Signale, nur Impulseingang des Impuls-Richtungsmodus
- 1 digitales Eingangssignal mit einer Eingangsspannung von 5 VDC oder 24 VDC pro Encoder-Kanal
- 1 digitales Ausgangssignal mit einer Ausgangsspannung von 24 VDC pro Encoder-Kanal
- 24-V-Stromausgang pro Encoder-Kanal, der zur Stromversorgung an den Encoder angeschlossen werden kann
- Magnetische Isolierung
- 16 LED-Anzeigen
- Maximale Eingangsfrequenz des Encoders: 1,5 MHz
- Messfunktion zur Erkennung von Lastgeschwindigkeit oder Eingangssignalfrequenz
Produktdetails
Hardwarespezifikation
| Leistung | Max. 60mA bei 5.0 VDC |
|---|---|
| Isolation | I/O zum internen Bus: magnetische Trennung (3KVrms) |
| Feldstärke | Nennwert: 24 VDC |
| Bereich: 20–28 VDC | |
| Verdrahtung | E/A-Verkabelung: Max. 1,5 mm² (AWG 16) |
| Befestigungsart | 35mm DIN-Schiene |
| Größe | 115*14*75mm |
| Gewicht | 65g |
Umgebungsspezifikation
| Betriebstemperatur | -40~85℃ |
|---|---|
| Betriebsfeuchtigkeit | 5%-95% (keine Kondensation) |
| Schutzart | IP20 |
Eingabe-Parameter
| Kanal Nummer | 2-Kanal-Encoder |
|---|---|
| LED-Anzeige | 16-Kanal-Eingangs-LED-Anzeige |
| Encoder-Signalspannungsbereich | ABZ-Eingangsstandard 5 VDC, Bereich ±10 % |
| Encoder-Eingangsimpedanz | Interner Pull-Up- oder Pull-Down-Widerstand 4,7K |
| Encoder-Filterzeit | Einstellbar, Standardwert ist 0.5 us |
| Encoder-Zählfrequenz | <1,5 MHz |
| Encoder-Frequenzmultiplikationsmodus | x1/x2/x4 |
| Encoder-Messfunktion | Lastdrehzahl- oder Eingangssignalfrequenzmessung |
| DI-Einschaltspannung | Min. 5 VDC bis max. 28 VDC |
| DI-Abschaltspannung | Max. 2,7 VDC |
| DI-Einschaltstrom | Max. 5 mA/Kanal bei 28 V |
| DI-Eingangsimpedanz | >10,0 kΩ |
| DI-Eingangsverzögerung | AUS zu EIN: Max. 3 ms |
| EIN nach AUS: Max. 2 ms | |
| DO-Ausgangsspannung | 24 V, Bereich ±10 % |
| Ausgangsstrom DO | Max. 500 mA |
| DO Ausgangssenkstrom | Max.5 uA |

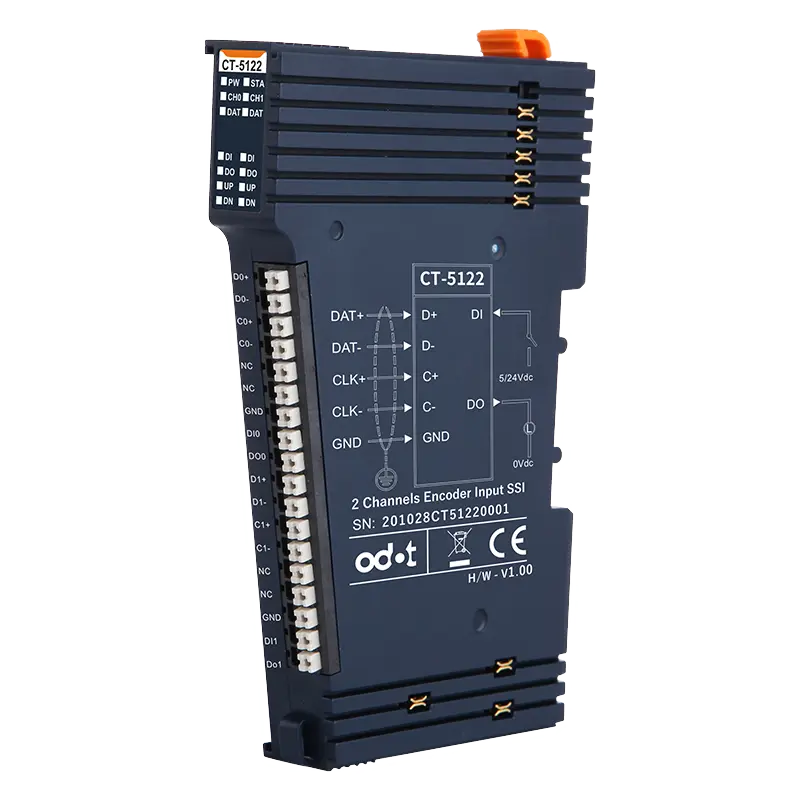

ODOT CT-5122 - 2-KANAL-ENCODER/SSI-EINGANG
181,28 €*
Folgende Funktionen werden unterstützt:
- Zwei SSI-Encoder-Eingangskanäle
- SSI-Absolut-Encoder-Signaleingang pro Encoder-Kanal
- 1 digitales Eingangssignal mit einer Eingangsspannung von 5 VDC oder 24 VDC pro Encoder-Kanal
- 1 digitales Ausgangssignal mit einer Ausgangsspannung von 5 VDC pro Encoder-Kanal
- Magnetische Isolierung
- 16 LED-Anzeigen
- Maximale Taktfrequenz 2 MHz
- Encoder-Leseintervallzeit einstellbar
- Datenbitlänge und die Start- und Endbitpositionen einstellbar
Produktdetails
Hardwarespezifikation
| Leistung | Max. 60mA bei 5.0 VDC |
|---|---|
| Isolation | I/O zum internen Bus: magnetische Trennung (3KVrms) |
| Feldstärke | Nennwert: 24 VDC |
| Bereich: 20–28 VDC | |
| Verdrahtung | E/A-Verkabelung: Max. 1,5 mm² (AWG 16) |
| Befestigungsart | 35mm DIN-Schiene |
| Größe | 115*14*75mm |
| Gewicht | 65g |
Umgebungsspezifikation
| Betriebstemperatur | -40~85℃ |
|---|---|
| Betriebsfeuchtigkeit | 5%-95% (keine Kondensation) |
| Schutzklasse | IP20 |
Eingabe-Parameter
| Kanal Nummer | 2-Kanal-Encoder |
|---|---|
| LED-Anzeige | 16-Kanal-Eingangs-LED-Anzeige |
| Encoder-Signaltyp | Differenzsignal, 5V |
| Datenrahmenlänge | 10-40bit |
| Positionswertlänge | Maximal 32 Bit |
| Positionswertformat | Unterstützt Gray-Code oder binär |
| Standortwert LSB/MSB | Einstellbar |
| Taktfrequenz des SSI-Gebers | ≤2MHz |
| DI-Einschaltspannung | Min. 5 VDC bis max. 28 VDC |
| DI-Abschaltspannung | Max. 2,7 VDC |
| DI-Einschaltstrom | Max. 5 mA/Kanal bei 28 V |
| DI-Eingangsimpedanz | >10,0 kΩ |
| DI-Eingangsverzögerung | AUS zu EIN: Max. 3 ms |
| EIN nach AUS: Max. 2 ms | |
| DO-Ausgangsspannung | 5 V, Bereich ±10 % |
| Ausgangsstrom DO | Max. 500 mA |
| DO Ausgangssenkstrom | Max.5uA |
ODOT CT-5142 - 2-KANAL-ENCODER / DIFFERENZEINGANG
198,38 €*
Folgende Funktionen werden unterstützt:
- Zwei Encoder-Eingangskanäle
- A/B-Inkremental-Encoder- oder Impuls-Richtungs-Encoder-Eingang pro Encoder-Kanal
- Orthogonaler A/B-Differenzsignaleingang, Spannungsausgangsbereich 0-5 V
- 1 digitales Eingangssignal mit einer Eingangsspannung von 5 VDC oder 24 VDC pro Encoder-Kanal
- 1 digitales Ausgangssignal mit einer Ausgangsspannung von 5 VDC pro Encoder-Kanal
- Inkremental-Encoder-Modus mit x1/ x2/x4-Frequenzmultiplikationsmodus
- Magnetische Isolierung
- 16 LED-Anzeigen
- Impuls-Richtungsmodus für ungerichtete Signale, nur Impulseingang
- Maximale Eingangsfrequenz des Encoders 10 MHz
- Messfunktion, Erkennung von Lastgeschwindigkeit oder Eingangssignalfrequenz
Produktdetails
Hardwarespezifikation
| Leistung | Max. 60mA bei 5.0 VDC |
|---|---|
| Isolation | I/O zum internen Bus: magnetische Trennung (3KVrms) |
| Feldstärke | Nennwert: 24 VDC, Bereich: 20–28 VDC |
| Verdrahtung | E/A-Verkabelung: Max. 1,5 mm² (AWG 16) |
| Befestigungsart | 35mm DIN-Schiene |
| Größe | 115*14*75mm |
| Gewicht | 65g |
Umgebungsspezifikation
| Betriebstemperatur | -40~85℃ |
|---|---|
| Betriebsfeuchtigkeit | 5%-95% (keine Kondensation) |
| Schutzart | IP20 |
| Schutzklasse | 3 |
Eingabe-Parameter
| Kanal Nummer | 2-Kanal-Encoder |
|---|---|
| LED-Anzeige | 16-Kanal-Eingangs-LED-Anzeige |
| Encoder-Signaltyp | Differenzeingang, Spannungsausgangsbereich von 0-5V |
| Encoder-Filterzeit | Standard 0,5 us |
| Encoder-Zählfrequenz | <10MHz |
| Encoder-Frequenzmultiplikationsmodus | x1/x2/x4 |
| Encoder-Messfunktion | Lastdrehzahl- oder Eingangssignalfrequenzmessung |
| DI-Einschaltspannung | Min. 5 VDC bis max. 28 VDC |
| DI-Abschaltspannung | Max. 2,7 VDC |
| DI-Einschaltstrom | Max. 5 mA/ Kanal bei 28 V |
| DI-Eingangsimpedanz | >10,0 kΩ |
| DI-Eingangsverzögerung | AUS zu EIN: Max. 3 ms |
| EIN nach AUS: Max. 2 ms | |
| DO-Ausgangsspannung | 5 V, Bereich ±10 % |
| Ausgangsstrom DO | Max. 500 mA |
| DO Ausgangssenkstrom | Max. 5 uA |

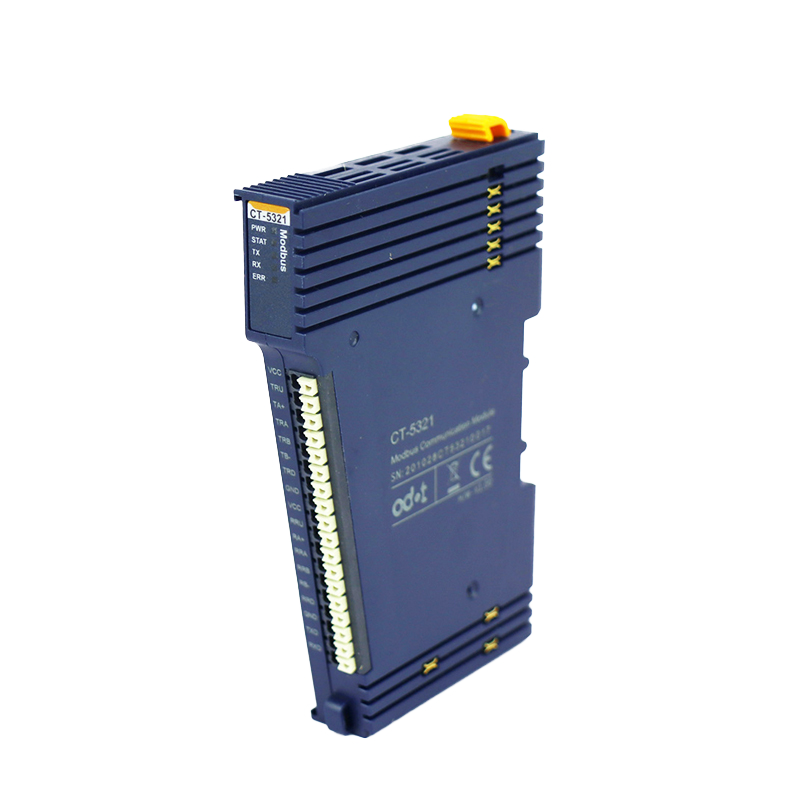

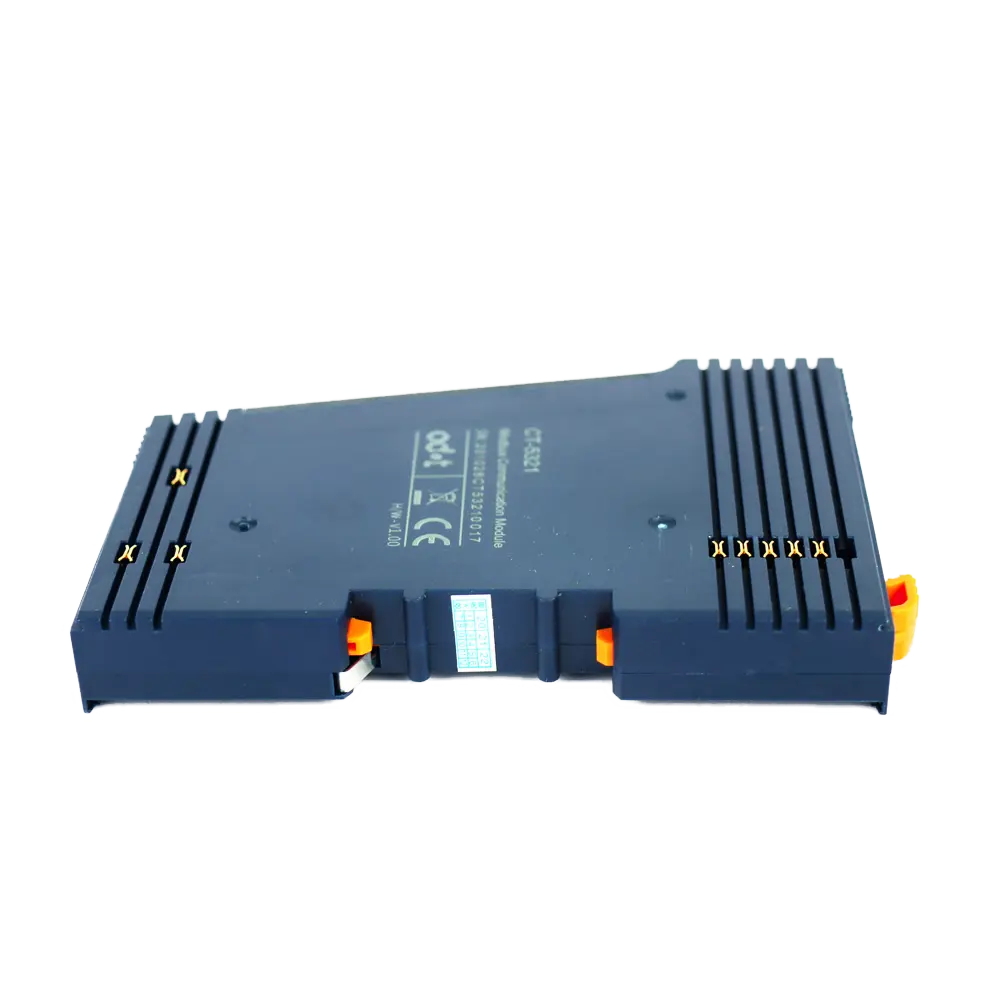

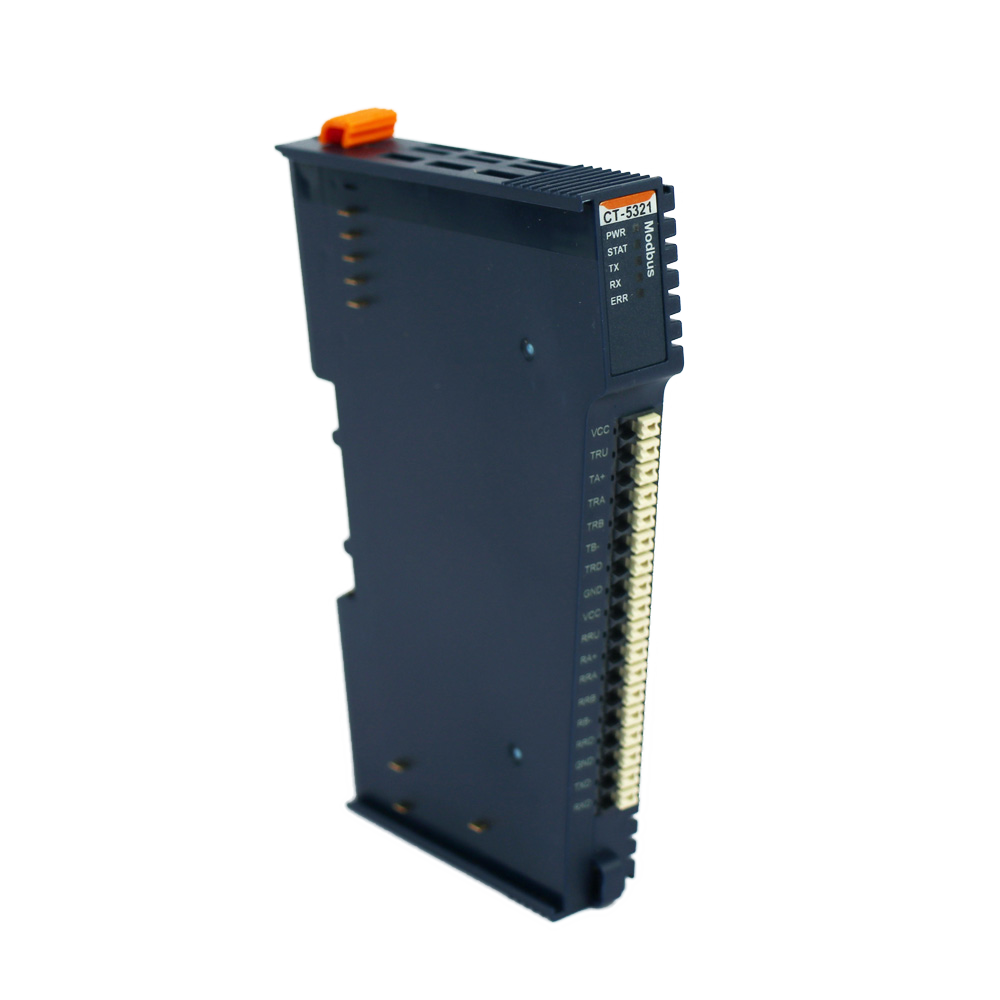

ODOT CT-5321 - Modbus-Modul für serielle Schnittstelle
134,03 €*
Folgende Funktionen werden unterstützt:
- 1 Kanal RS485/RS232/RS422 (optional)
- Modbus RTU/ASCII-Protokoll
- Master-, Slave- und freien transparenten Übertragungsmodus
Verwendbar mit:
- Adaptermodule zur Umwandlung von Modbus in andere Protokolle wie Modbus TCP, Profinet, EtherCAT, EtherNet/IP usw.
- Es sollten serielle Portparameter und Modbus-Anweisungen verwendet und in der IO Config-Software konfiguriert werden
- Geräte mit RS485/RS232/RS422-Schnittstelle, die Modbus-RTU/ASCII unterstützen, um die Verbindung mit übergeordneten SPS oder übergeordneten Computern zu realisieren
- SPS, DCS, Remote-IO, VFD
- Leistungsmessgeräte
- Intelligente Feldmessgeräte und -instrumente usw.
Produktdetails
Hardwarespezifikation
| Leistung | Max. 500mA bei 5.0 VDC |
|---|---|
| Isolation | E/A zum internen Bus: Optokoppler-Isolation (3 kVrms) |
| Feldstärke | Nennwert: 24 VDC |
| Bereich: 20–28 VDC | |
| Verdrahtung | E/A-Verkabelung: Max. 1,5 mm² (AWG 16) |
| Befestigungsart | 35mm DIN-Schiene |
| Größe | 115*14*75mm |
| Gewicht | 65g |
Umgebungsspezifikation
| Betriebstemperatur | -40~85℃ |
|---|---|
| Betriebsfeuchtigkeit | 5%-95% (keine Kondensation) |
| Schutzklasse | IP20 |
Parameter der seriellen Schnittstelle
| M/S/F: Kanal Nummer | 1 Kanal |
|---|---|
| M/S/F: Schnittstelle | RS485/RS232/RS422 |
| M/S: Protokoll | Modbus RTU/ASCII |
| M/S/F: Arbeitsmodus | Modbus Master, Slave, transparente Übertragung |
| M/S/F: Baudrate | 300bps-500Kbps |
| M/S/F: Datenbit | Bit 7, Bit 8 |
| M/S/F: Parität Prüfung | keine, ungerade, gerade |
| M/S/F: Stoppbit | Bit 1,Bit 2 |
| M/S/F: Zeichen Intervall | 1.5t-200t |
| M/F: Rückmeldung Zeitüberschreitung | benutzerdefiniert, Standard: 1000 |
| M/F: Abfrage Zeitüberschreitung | benutzerdefiniert, Standard: 100 |
| M: Daten lesenVerarbeitungsmodus | Halten des letzten Eingabewertes, Löschen des Eingabewertes |
| M: Daten Ausgabe-Modus | Abruf, Ereignisauslösung (Datenänderungen) |
| M: Modul Steuerung Modus | Level-Trigger (kontinuierlich gültig), Trigger mit steigender Flanke (einmalig gültig) |
| S: Slave-ID | benutzerdefiniert, Standard: 1 |
| S: Antwortzeit | benutzerdefiniert, standardmäßig: 50 |

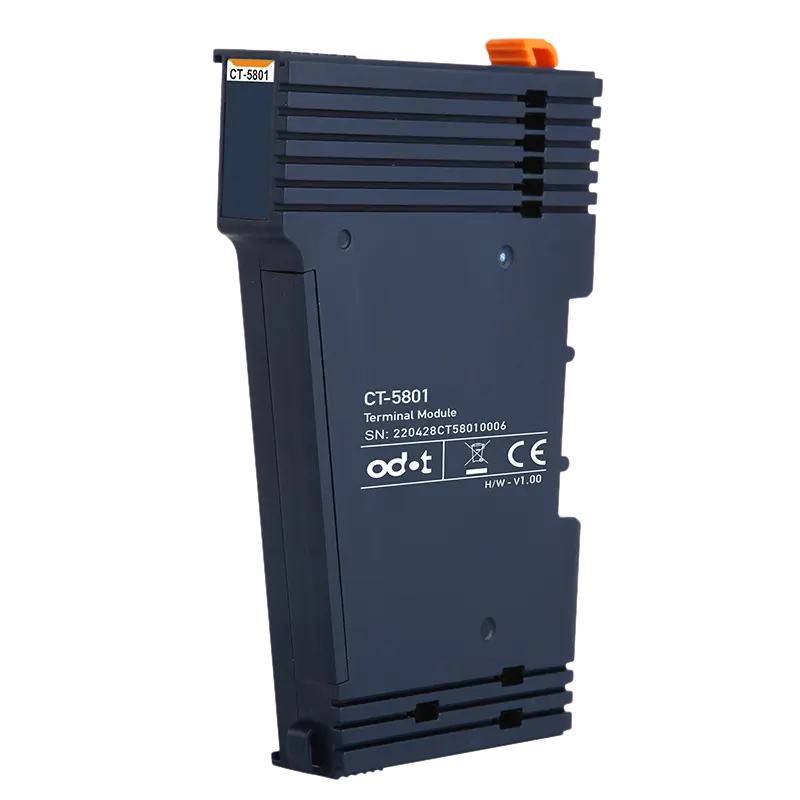

ODOT CT-5801 - Terminalmodul
14,45 €*
Folgende Funktionen werden unterstützt:
- Zur Stabilisierung der internen Buskommunikation
- Jeder I/O-Protokolladapter der C-Serie muss mit 1 Anschlussmodul CT-5801 ausgestattet sein, unabhängig davon, wie viele Submodule angeschlossen sind
- Die staubdichte Klemme kann den internen Bus und die Feldstromversorgungshardware des letzten IO-Moduls abdecken
- Terminalmodule haben keine Prozessdaten und Konfigurationsparameter
Produktdetails
Hardwarespezifikation
| Leistung | Max. 20 mA bei 5.0 VDC |
|---|---|
| Befestigungsart | 35mm DIN-Schiene |
| Größe | 115*14*75mm |
| Gewicht | 65g |
Umgebungsspezifikation
| Betriebs-Temperatur | -40~85℃ |
|---|---|
| Betriebsfeuchtigkeit | 5%-95% (keine Kondensation) |
| Schutzart | IP20 |
ODOT CT-7220 - EINSPEISMODUL / 24V / 8A
49,64 €*
Folgende Funktionen werden unterstützt:
- Systemleistung und Erweiterung der Feldleistung
- Feldausgangsleistung 8A bei 24 VDC
Produktdetails
Hardwarespezifikation
| Systemleistung | Nominal: 24 VDC |
|---|---|
| Bereich | 9-36 VDC |
| Schutz | Überstromschutz |
| Verpolungsschutz | |
| Interner Stromverbrauch des Moduls | 20mA bei 5 VDC |
| Interner Bus-Versorgungsstrom | Max.: 2,0 A bei 5 VDC |
| Isolation | Systemstrom-zu-Feldstrom-Isolierung |
| Feldstärke | Stromversorgung 22~28 V (Nennwert: 24 VDC) |
| Strom der Feldstromversorgung | max. Gleichstrom 8A |
Umgebungsspezifikation
| Betriebstemperatur | -40~85℃ |
|---|---|
| Betriebsfeuchtigkeit | 5%-95% (keine Kondensation) |
| Schutzklasse | IP20 |
