odot Module für schnelle und flexible Automatisierungsaufgaben:
Mit zahlreichen Kommunikationsmöglichkeiten bietet odot effiziente Automatisierungslösungen an, die anspruchsvolleren Steuerungsaufgaben gerecht wird.
ANALOGE AUSGANGSMODULE

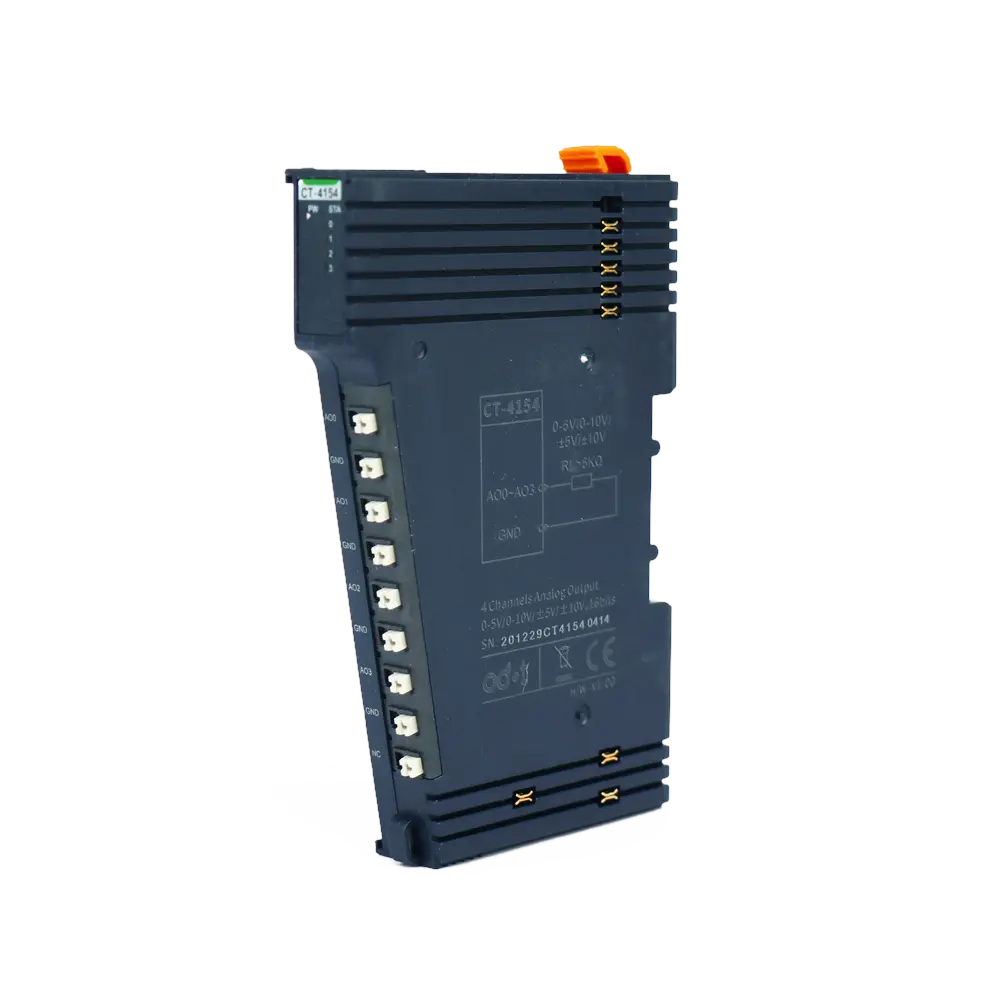

ODOT CT-4154 - 4-KANÄLE-SPANNUNGSAUSGANG
128,07 €*
Folgende Funktionen werden unterstützt:
- 4-Kanal-Spannungssignalausgabe
- Ausgangsbereich: 0~5 VDC, 0~10 VDC, ±5 VDC, ±10 VDC, 16 Bit
- 4 LED-Anzeigen für analoge Ausgänge
- Einseitig geerdeter gemeinsames Ausgangssignal
Produktdetails
Hardwarespezifikation
| Leistung | Max. 250 mA bei 5.0 VDC |
|---|---|
| Isolation | I/O zum internen Bus: magnetische Trennung (3KVrms) |
| Feldstärke | Nicht benutzt |
| Verdrahtung | I/O-Verdrahtung: Max. 1,5 mm2 (AWG 16) |
| Befestigungsart | 35mm DIN-Schiene |
| Größe | 115*14*75mm |
| Gewicht | 65g |
Umgebungsspezifikation
| Betriebstemperatur | -40~85℃ |
|---|---|
| Betriebsfeuchtigkeit | 5%-95% (keine Kondensation) |
| Schutzklasse | IP20 |
Ausgangs-Parameter
| Kanalanzahl | 4-Kanal-Spannungsausgang |
|---|---|
| LED-Anzeige | 4-Kanal-Spannungsausgangsanzeige |
| Ausgangsspannungsbereich | 0~5 VDC, 0~10 VDC, ±5 VDC, ±10 VDC |
| Lastwiderstand | Max.5kΩ |
| Auflösung | 16 Bit |
| Erfassungsgenauigkeit | ±0,1 % (Vollausschlag) bei 25°C ±0,3 (Vollausschlag) bei -40~85℃ |
| Abtastrate | 1 ms / alle Kanäle |
| Diagnose | Statusüberwachung Übertemperatur/Überstrom |
| Schutzstrom | 20 mA. |
| Gemeinsamer Port | Gemeinsamer geerdeter Ausgang |

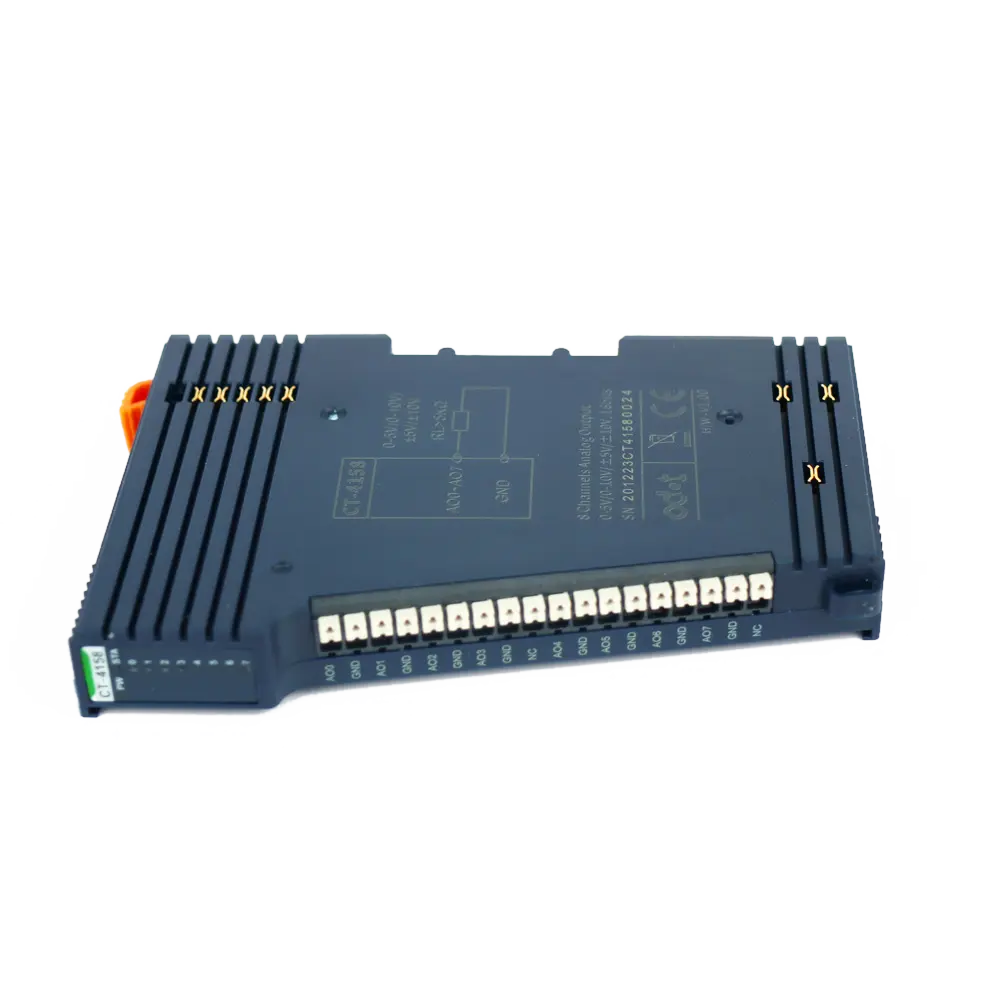

ODOT CT-4158 - 8-KANÄLE-SPANNUNGSAUSGANG
192,86 €*
Folgende Funktionen werden unterstützt:
- 8-Kanal-Spannungssignalausgabe
- Ausgangsbereich: 0~5 VDC, 0~10 VDC, ±5 VDC, ±10 VDC, 16 Bit
- 8 LED-Anzeigen für analoge Ausgänge
- Einseitig geerdeter gemeinsames Ausgangssignal
Produktdetails
Hardwarespezifikation
| Leistung | Max. 250 mA bei 5.0 VDC |
|---|---|
| Isolation | I/O zum internen Bus: magnetische Trennung (3KVrms) |
| Feldstärke | Nicht benutzt |
| Verdrahtung | I/O-Verdrahtung: Max. 1,5 mm2 (AWG 16) |
| Befestigungsart | 35mm DIN-Schiene |
| Größe | 115*14*75mm |
| Gewicht | 65g |
Umgebungsspezifikation
| Betriebstemperatur | -40~85℃ |
|---|---|
| Betriebsfeuchtigkeit | 5%-95% (keine Kondensation) |
| Schutzklasse | IP20 |
Ausgangs-Parameter
| Kanalanzahl | 8-Kanal-Spannungsausgang |
|---|---|
| LED-Anzeige | 8-Kanal-Spannungsausgangsanzeige |
| Ausgangsspannungsbereich | 0~5 VDC, 0~10 VDC, ±5 VDC, ±10 VDC |
| Lastwiderstand | Max.5kΩ |
| Auflösung | 16 Bit |
| Erfassungsgenauigkeit | ±0,1 % (Vollausschlag) bei 25°C ±0,3 (Vollausschlag) bei -40~85℃ |
| Abtastrate | 1 ms / alle Kanäle |
| Diagnose | Statusüberwachung Übertemperatur/Überstrom |
| Schutzstrom | 20 mA. |
| Gemeinsamer Port | Gemeinsamer geerdeter Ausgang |
ODOT CT-4234 - 4-KANAL-STROMAUSGANG
128,70 €*
Folgende Funktionen werden unterstützt:
- 0+4-20mA/16-Bit-Modul mit Einzelanschluss
- 2 Ausgangsbereiche einstellbar (0-20mA, 4-20mA)
- Interner Bus und Feldausgang magnetisch isoliert
- Ausgangsmodus mit einem einzigen geerdeten Anschluss
Produktdetails
Hardwarespezifikation
| Leistung | Max. 25mA bei 5.0 VDC |
|---|---|
| IO-Bus-Isolierung | I/O zum internen Bus: Magnetische Isolierung (2,5 kVrms) |
| Verdrahtung | I/O-Verkabelung:Max. 1,5 mm² (AWG 16) |
| Installation | 35mm DIN-Schiene |
| Größe | 115*14*75mm |
| Gewicht | 65g |
Umgebungsspezifikation
| Betriebstemperatur | -40~85℃ |
|---|---|
| Betriebsfeuchtigkeit | 5%-95% (keine Kondensation) |
| Schutzklasse | IP20 |
Ausgabe-Parameter
| Kanalanzahl | 4 Kanäle |
|---|---|
| Auflösungsverhältnis | 16 Bit |
| Ausgangsbereich | 0-20mA/4-20mA |
| Ausgabegenauigkeit | >0,3 % |
| Diagnosefunktion | Unterbrechung oder Überlastung, Feldstromversorgungsfehler |
| Gemeinsames Terminal | 0 V gemeinsam geerdet, Kanäle nicht isoliert |
| Umwandlungszeit | 2ms/ alle Kanäle |
| Belastung | Max. 1 kΩ |
