odot Module für schnelle und flexible Automatisierungsaufgaben:
Mit zahlreichen Kommunikationsmöglichkeiten bietet odot effiziente Automatisierungslösungen an, die anspruchsvolleren Steuerungsaufgaben gerecht wird.
ANALOGE EINGANGSMODULE

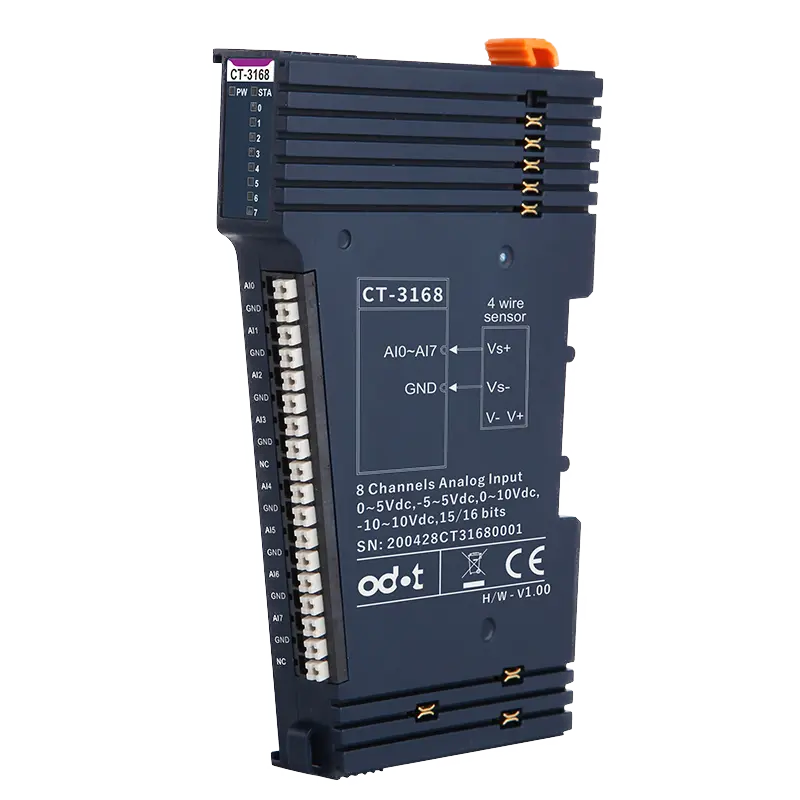

ODOT CT-3168 8-KANAL-SPANNUNGSEINGANG
167,67 €*
Folgende Funktionen werden unterstützt:
- 8 Kanäle des Spannungssignaleingangs
- Erfassung von 0 ~ 5 VDC, 0 ~ 10 VDC, ±5 VDC, ±10 VDC mit Auflösung von 15 Bit oder 16 Bit
- Einseitiger gemeinsamer Erdungseingang
- Einstellung der Filterzeit
- Deaktivierung der Kanäle unabhängig voneinander
Produktdetails
Hardwarespezifikation
| Spannung | 24VDC (10-28VDC) |
|---|---|
| Strom | max. 100mA bei 5VDC |
| Bus / IO Isolation | Optokoppler (3KVrms) |
| Anschluss | Max.1.5mm²(AWG 16) |
| Montage | 35mm Hutschiene |
| Maße | 115x14x75mm |
| Gewicht | 65g |
Umgebungsspezifikation
| Betriebstemperatur | -40~85℃ |
|---|---|
| Betriebsfeuchtigkeit | 5%-95% (keine Kondensation) |
| Schutzart | IP20 |
| Schutzklasse | 3 |
Eingabe-Parameter
| Kanäle | 8-Kanal-Spannungseingang |
|---|---|
| Anzeige | LED je Eingang |
| Nennstrom | 300mA |
| Leckstrom | max. 10µA |
| Ausgangsimpedanz | <200mΩ |
| Schaltverzögerung |
Aus zu Ein: max. 100µs Ein zu Aus: max. 150µs |
| Übertemperaturabschaltung | 135°C |
| Überstromschutz | 1.1A |
| Kurzschlussschutz | Ja |

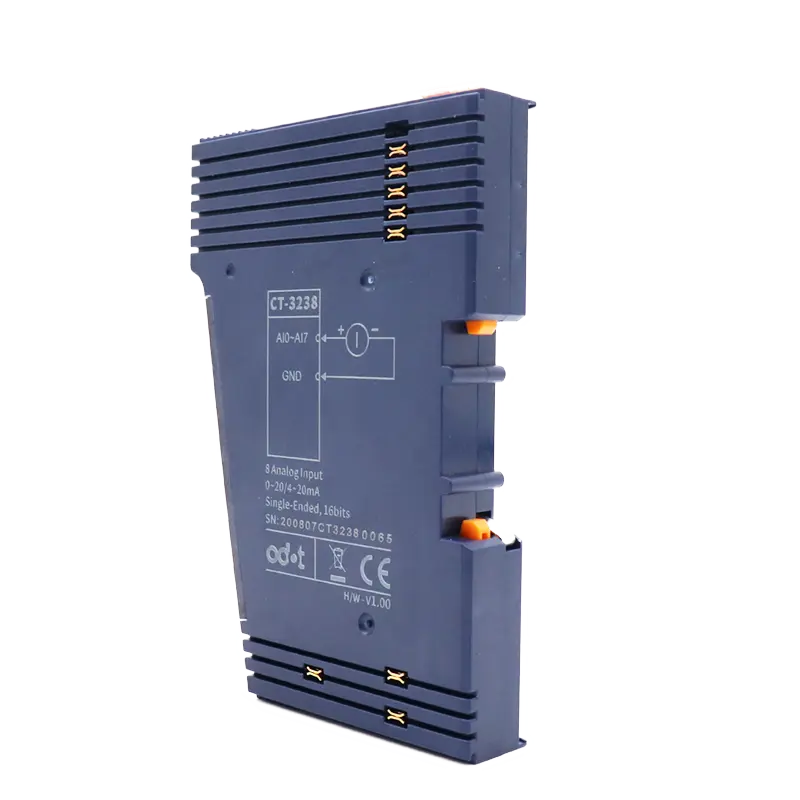

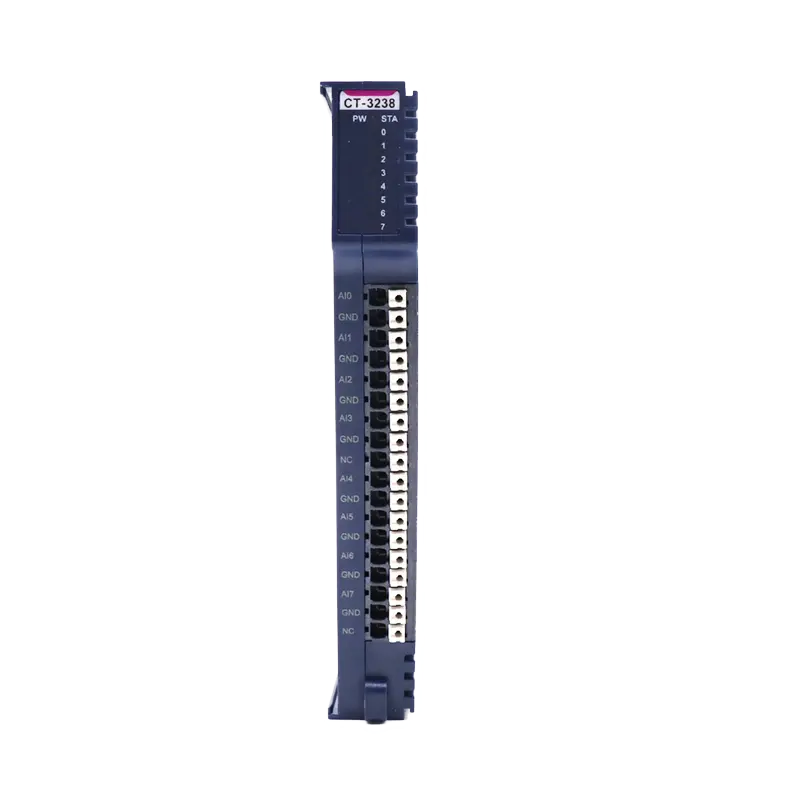

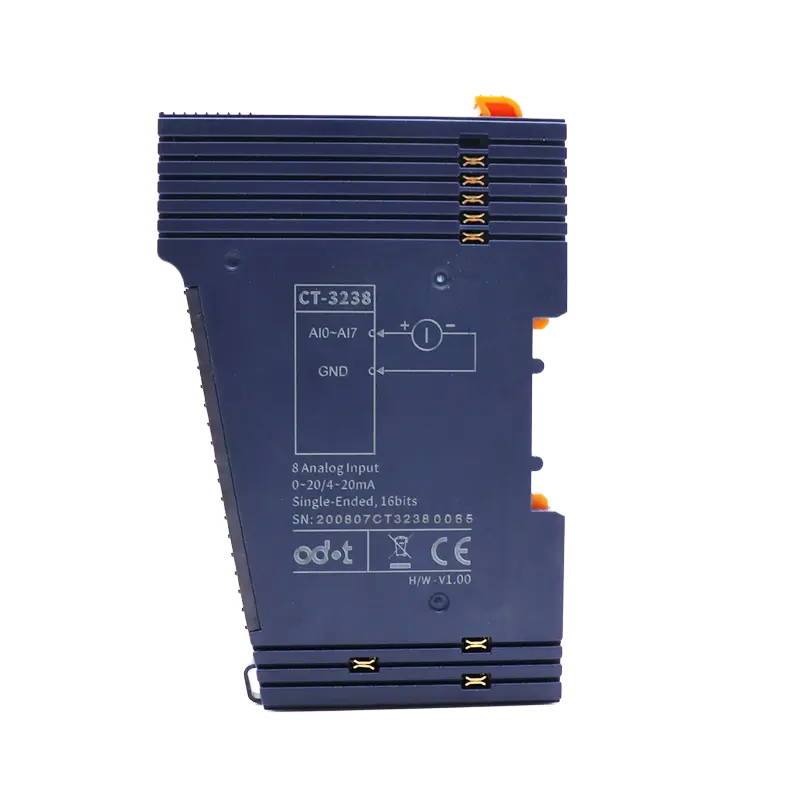

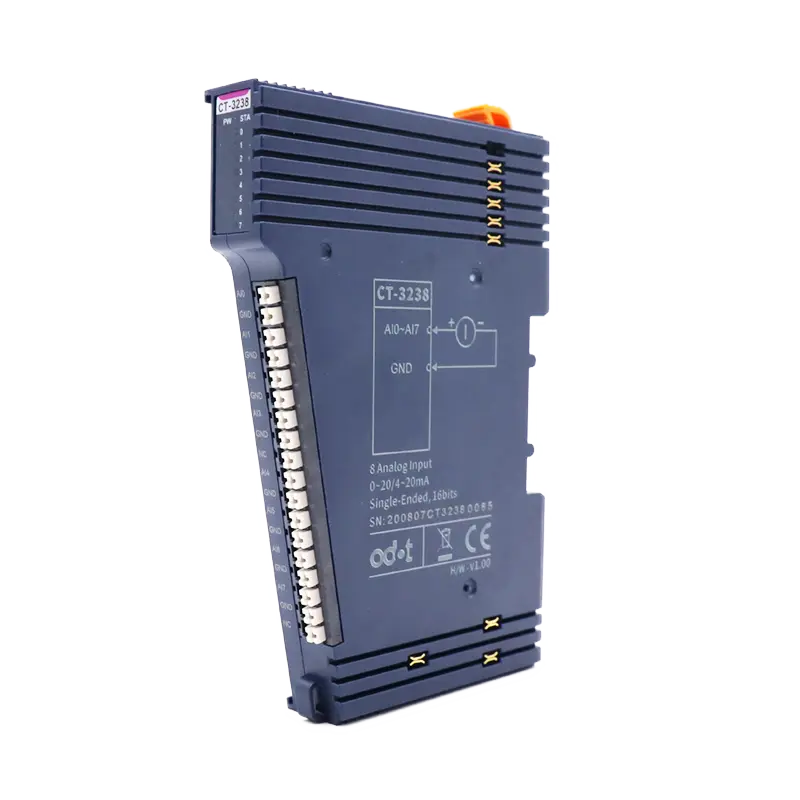

ODOT CT-3238 8-KANAL-ANALOGEINGANG
140,28 €*
Folgende Funktionen werden unterstützt:
- 0&4-20mA/15-Bit-Einzelanschluss
- 8-Kanal-Stromsignalerfassung
- Konfiguration der Stromsignalerfassung von 0-20 mA oder 4-20 mA
- 2-Draht- (Ausgang ohne Schleife, externe Stromversorgung erforderlich) oder 4-Draht-Stromsensoreingang
- Interner Bus und Feldeingang magnetisch isoliert
- Eingangskanal mit feldaktiven Analogsignal-Stromausgangssensor verbunden
- TVS-Überspannungsschutz
Produktdetails
Hardwarespezifikation
| Strom | max. 65mA bei 5VDC |
|---|---|
| Bus / IO Isolation | Galvanische Trennung (2,5KVrms) |
| Anschluss | Max.1.5mm²(AWG 16) |
| Montage | 35mm Hutschiene |
| Maße | 115x14x75mm |
| Gewicht | 65g |
Umgebungsspezifikation
| Betriebstemperatur | -40~85℃ |
|---|---|
| Betriebsfeuchtigkeit | 5%-95% (keine Kondensation) |
| Schutzart | IP20 |
| Schutzklasse | 3 |
Ausgangs-Parameter
| Kanäle | 8 Kanäle |
|---|---|
| Anzeige | LED je Eingang |
| Eingangsstrom | max. 0~23,5mA |
| Auflösung | 15 Bit |
| Präzision | ±0.3% bei 25℃±0.5% bei -20~70℃ |
| Abtastrate | 20ms / 1Kanal |
| Datentyp | INT16 |

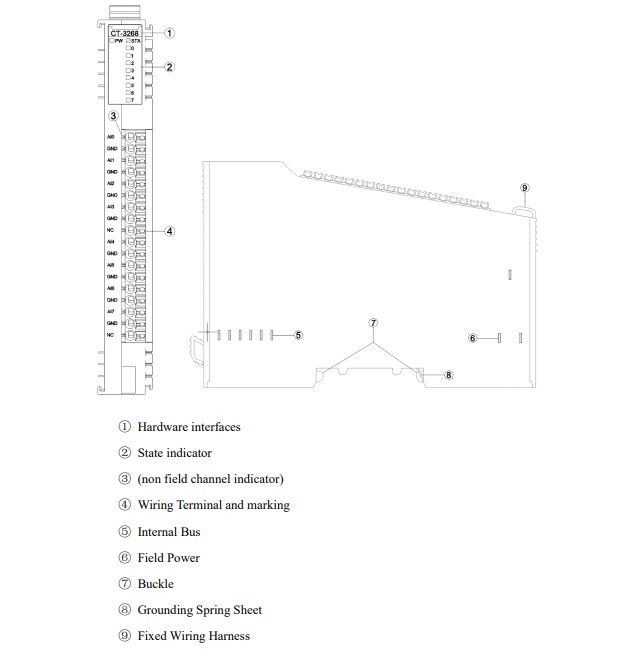

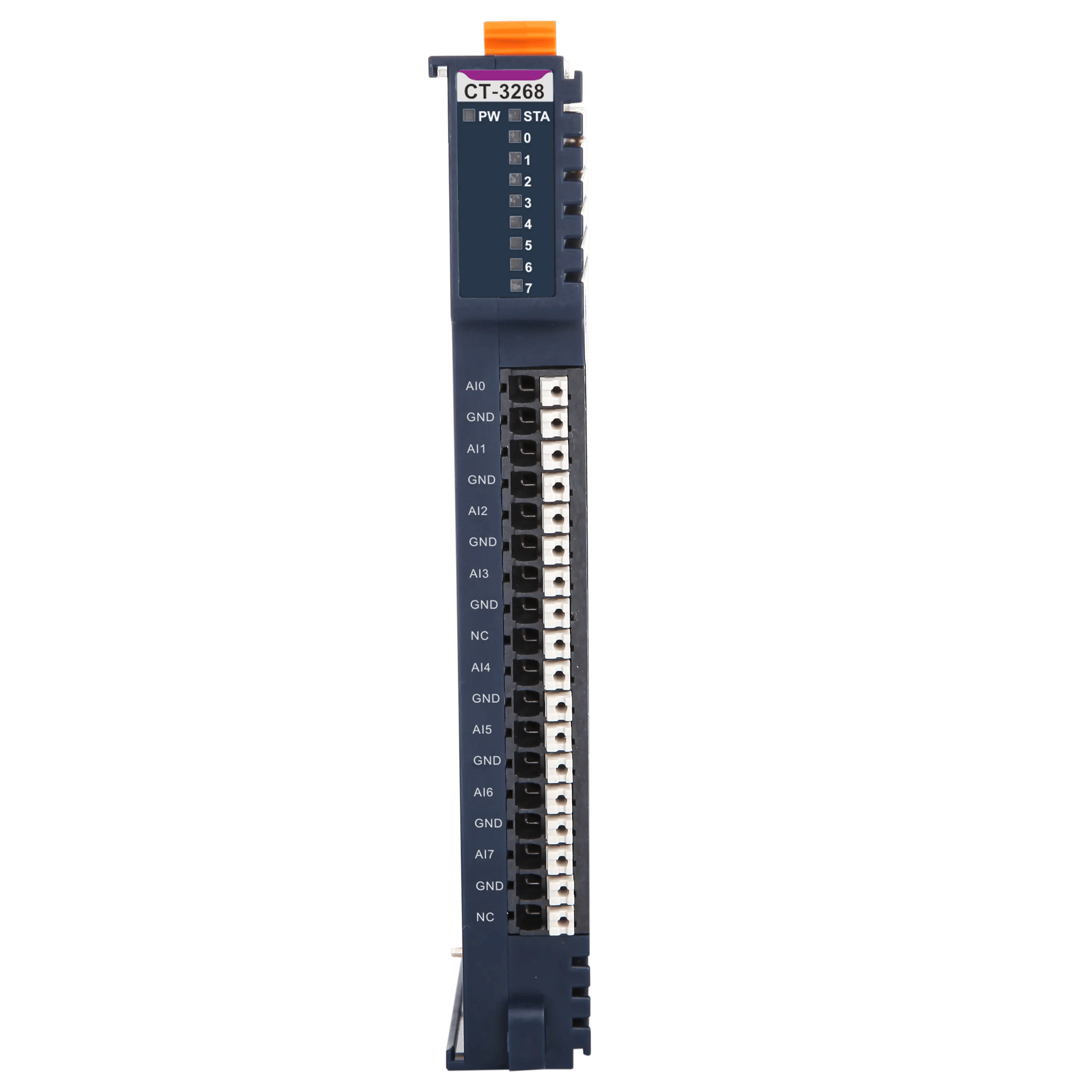

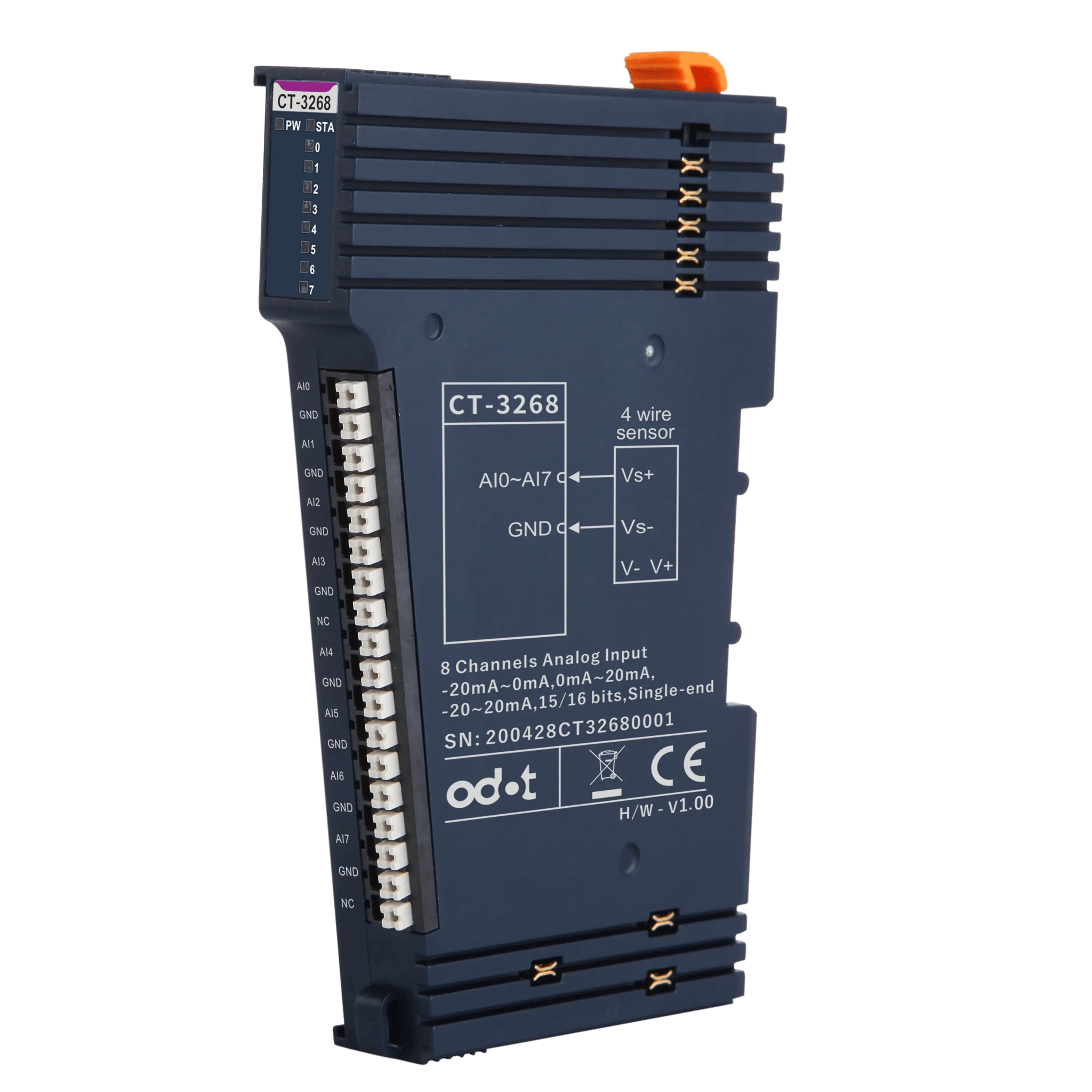

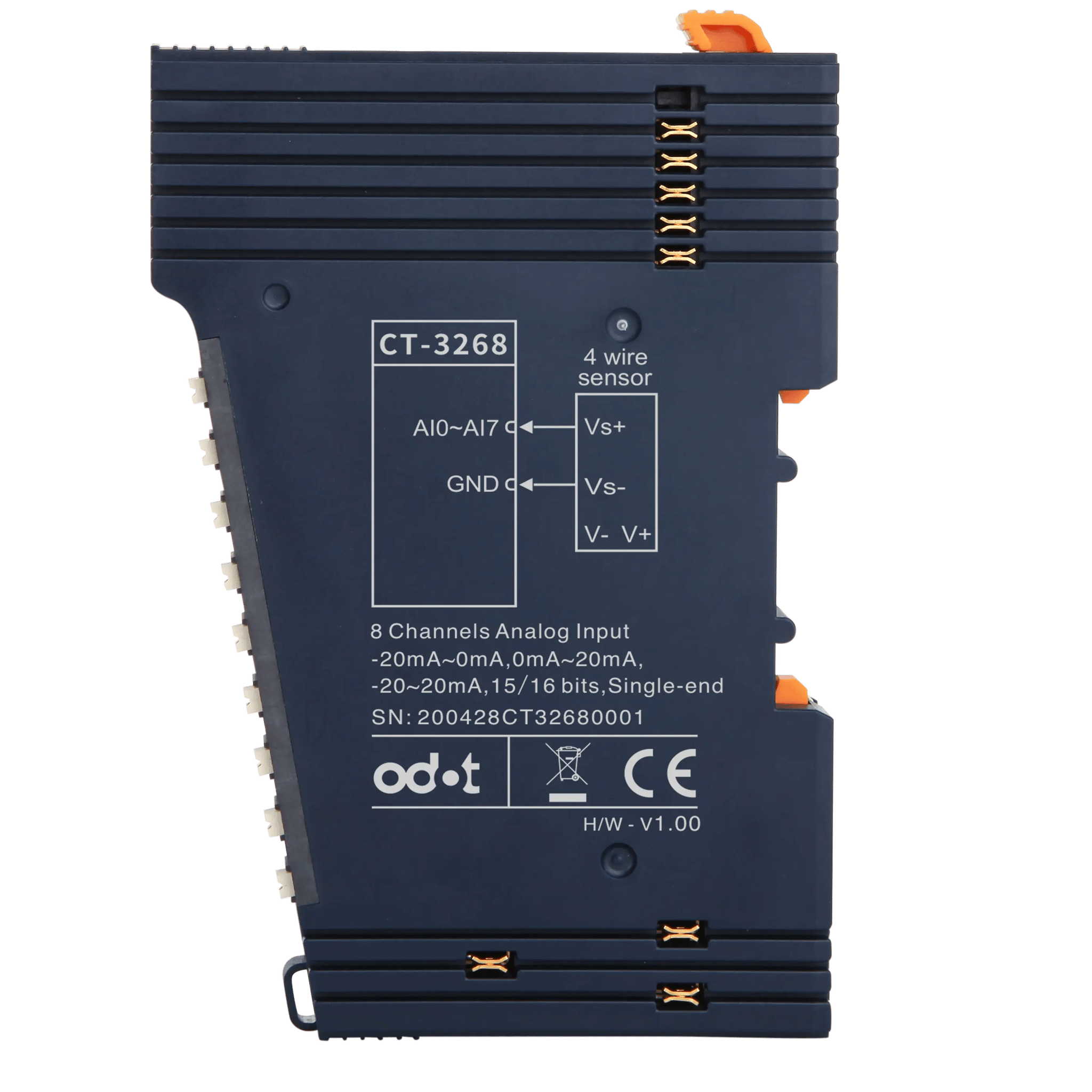

ODOT CT-3268 8-KANÄLE-ANALOGEINGANG
176,50 €*
Folgende Funktionen werden unterstützt:
- 15 Bit einseitig bipolar
- 8-Kanal-Stromsignalerfassung
- Konfiguration der Stromsignalerfassung von 0 ~ 20 mA ODER -20 ~ 0 mA ODER ±20 mA
- 2-Draht (Non-Loop-Ausgang, externe Stromversorgung erforderlich)
- Interner Bus und Feldeingang magnetisch isoliert
- Eingangskanal mit feldaktiven Analogsignal-Stromausgangssensor verbunden
- TVS-Überspannungsschutz
Produktdetails
Hardwarespezifikation
| Stromverbrauch | Max. 65mA bei 5 VDC |
| Isolation |
I/O zum internen Bus: magnetische Trennung (2,5 kV) Leistungsisolierung: DC-DC |
| Verdrahtung | Max.1.0mm² (AWG 17) |
| Befestigungsart | 35mm DIN-Schiene |
| Größe | 115*14*75 mm |
| Gewicht | 65 g |
Umgebungsspezifikation
| Betriebstemperatur | -40~85℃ |
|---|---|
| Betriebsfeuchtigkeit | 5%-95% (keine Kondensation) |
| Schutzklasse | IP20 |
Eingabe-Parameter
| Kanäle | 8 Kanäle |
|---|---|
| Anzeige | LED je Eingang |
| Eingangsstrom | Maximum: 0~24 mA |
| Auflösung | 15 Bit |
| Präzision | ±0.3% bei 25℃±0.5% bei -20~70℃ |
| Abtastrate | 28ms / 8 Kanäle |
| Diagnosefunktion |
Standard-Modus: Überlauf 32767 Standard-Modus: Unterlauf -32768 Kanal deaktiviert: -32767 |

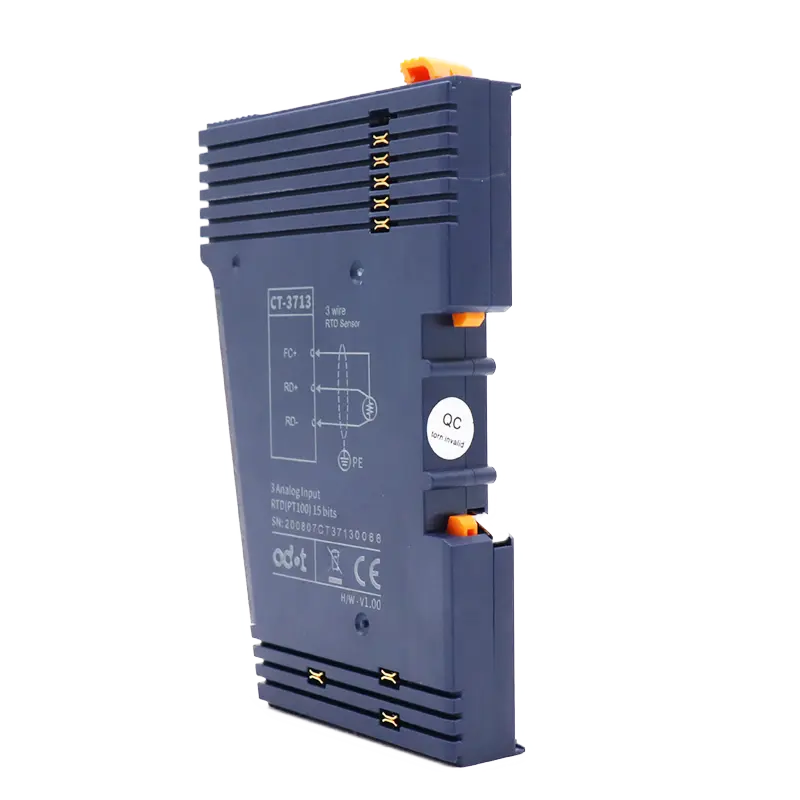

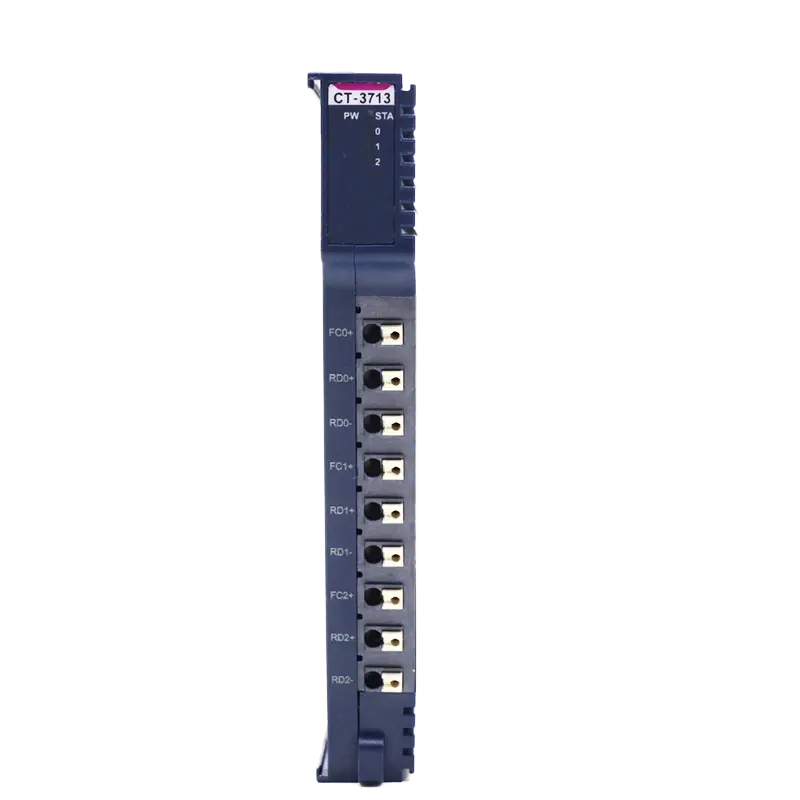

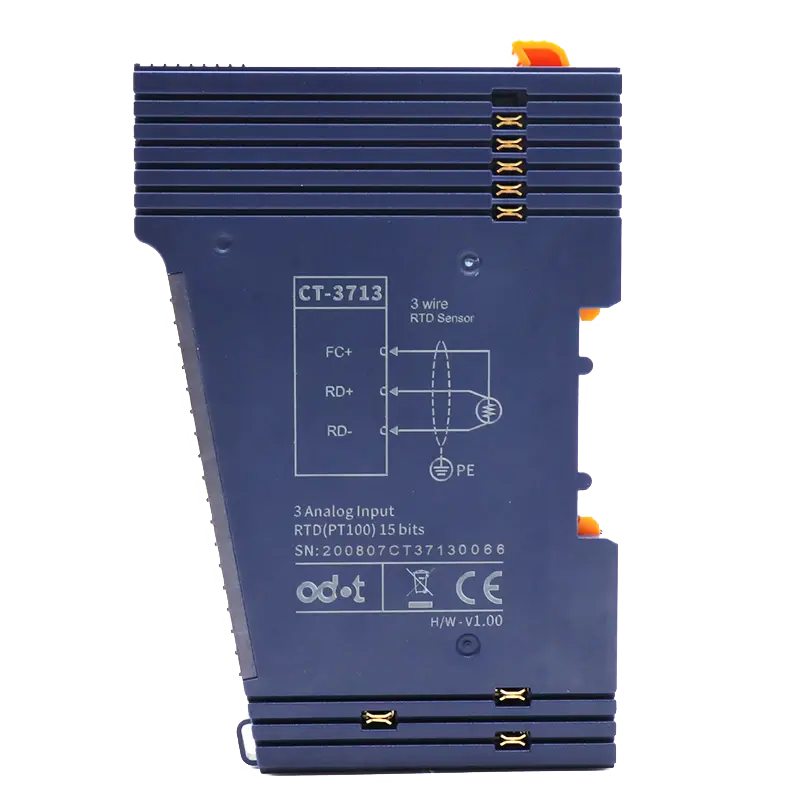

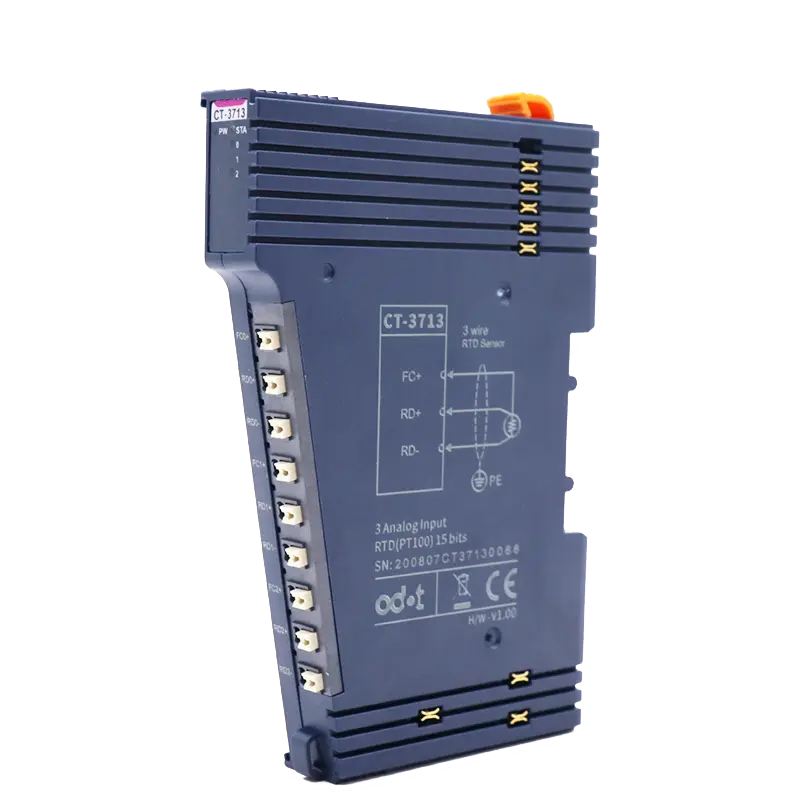

ODOT CT-3713 3-KANAL-RTD-PT100-TEMPERATURERFASSUNGSMODUL
109,94 €*
Folgende Funktionen werden unterstützt:
- 3-Kanal-RTD-Wärmewiderstandserfassung (PT100)
- Anschluss an 2-Leiter- oder 3-Leiter-PT100-Temperatursensor
- Interner Bus und Feldeingang magnetisch isoliert
- LED-Anzeige mit 3 analogen Eingangskanälen
- 15-Bit-ADC-Auflösung
Produktdetails
Hardwarespezifikation
| Strom | max. 35mA bei 5VDC |
|---|---|
| Bus / IO Isolation | Galvanische Trennung (2,5KVrms) |
| Anschluss | Max.1.5mm²(AWG 16) |
| Feldleistung | Nicht verwendet |
| Montage | 35mm Hutschiene |
| Maße | 115x14x75mm |
| Gewicht | 65g |
Umgebungsspezifikation
| Betriebstemperatur | -40~85℃ |
|---|---|
| Betriebsfeuchtigkeit | 5%-95% (keine Kondensation) |
| Schutzart | IP20 |
| Schutzklasse | 3 |
Eingabe-Parameter
| Kanäle | 3 Kanäle |
|---|---|
| Anzeige | LED je Eingang |
| Auflösung | 15 Bit |
| Sensortyp | PT100 |
| Messbereich | -240~880°C |
| Präzision | 0,5°C |
| Abtastrate | max. 21ms |

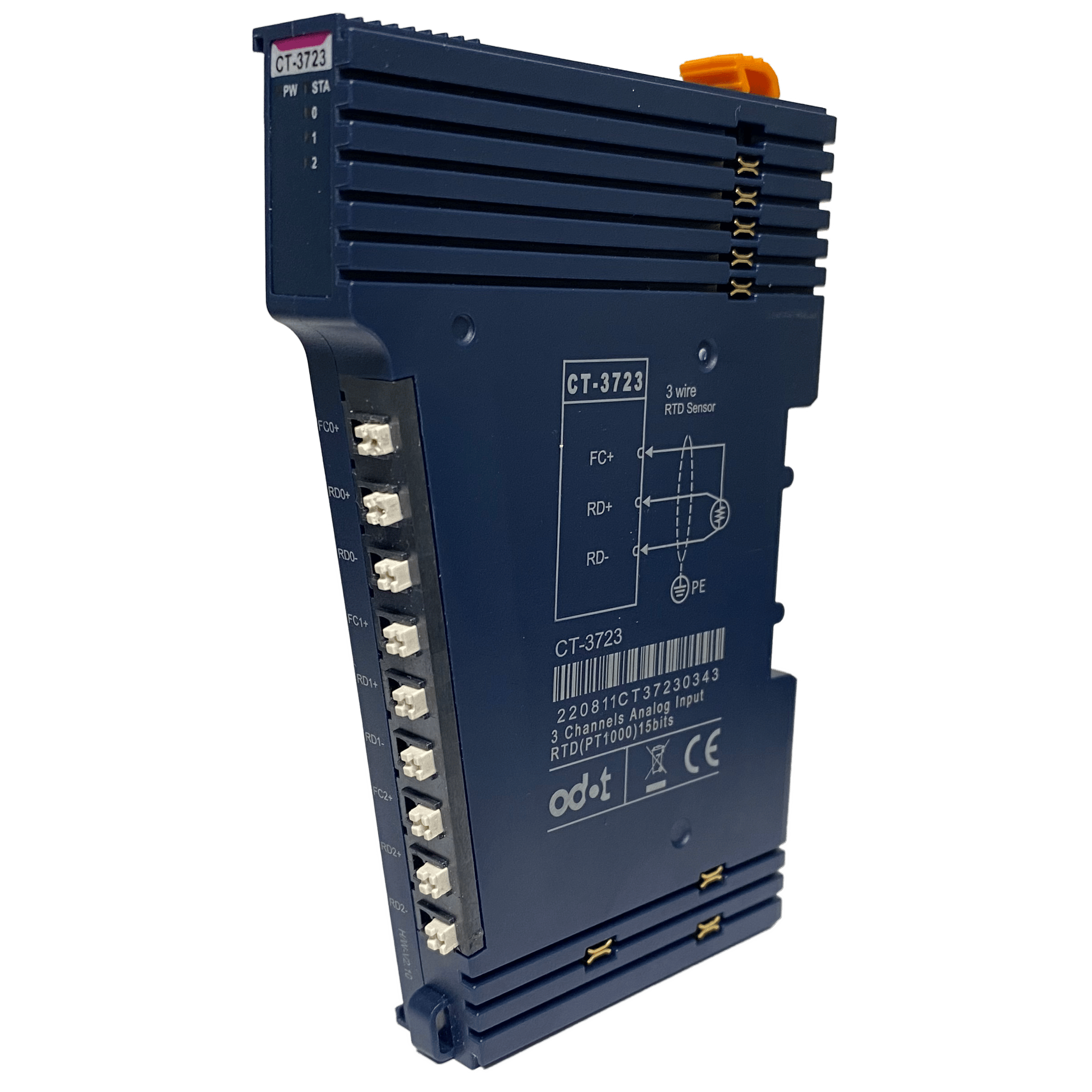

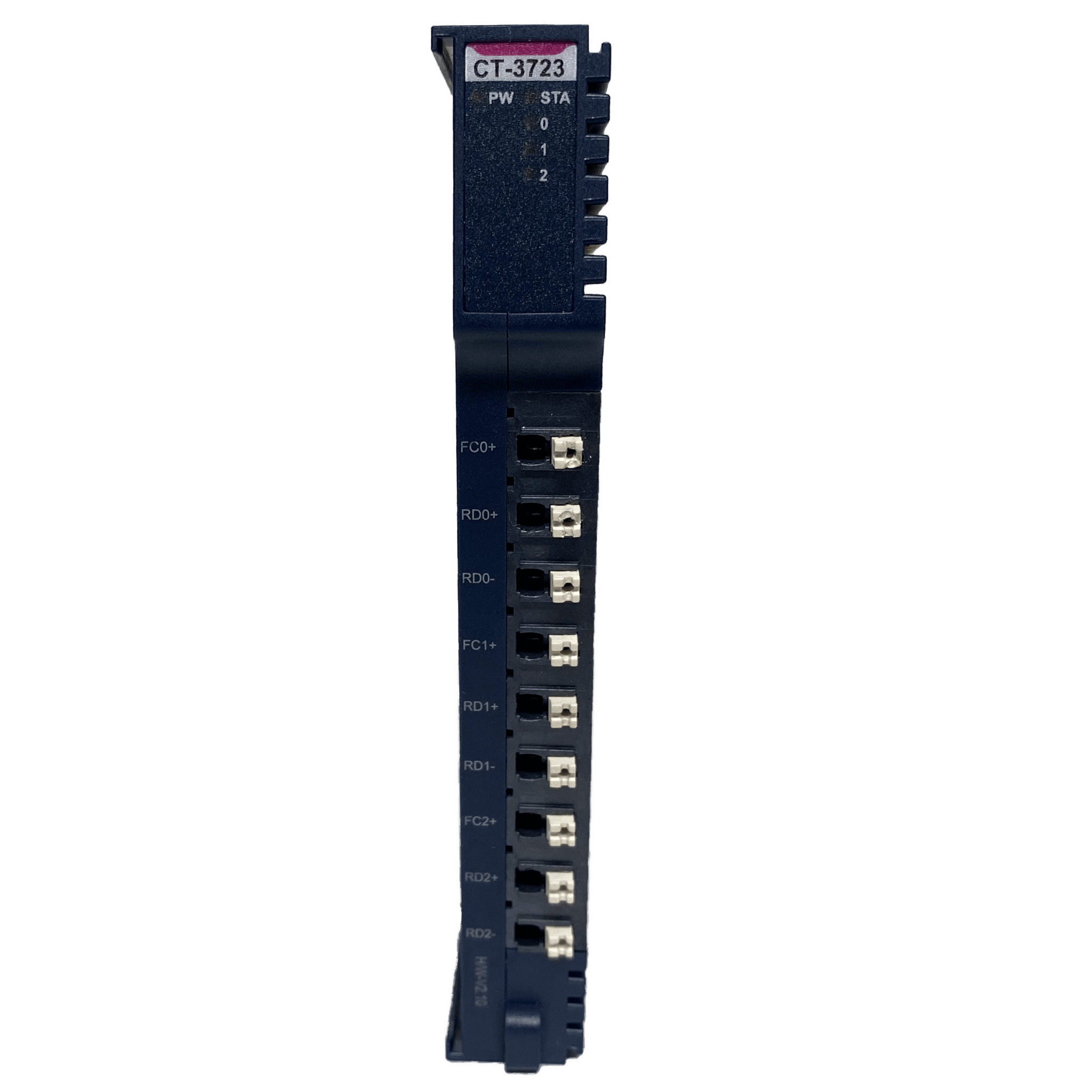

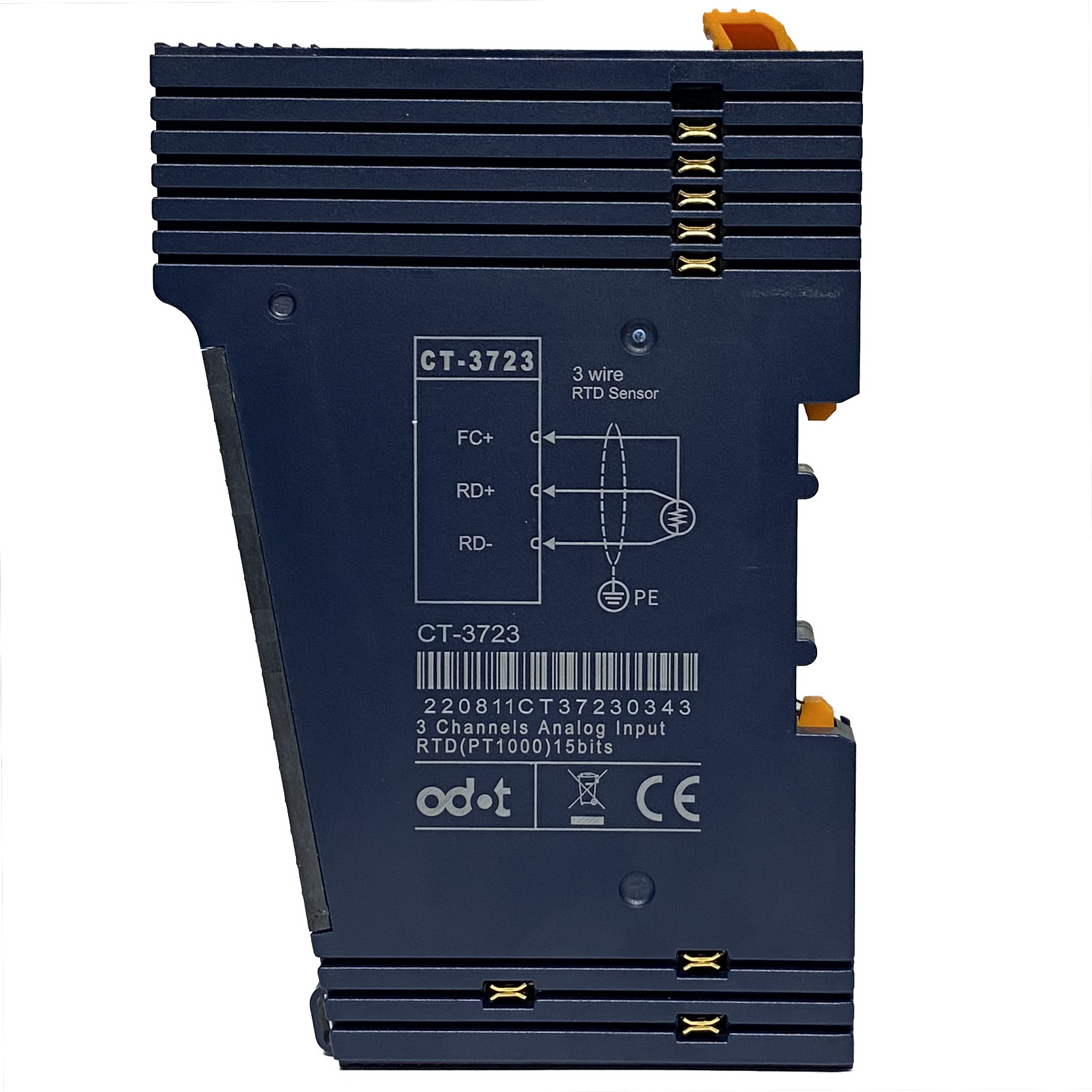

ODOT CT-3723 - 3-KANAL-ANALOGEINGANG RTD (PT1000)
134,03 €*
Folgende Funktionen werden unterstützt:
- Muss noch
Produktdetails
Hardwarespezifikation
| Systemspannung | 24VDC (9~36VDC) |
|---|---|
| Busspannung | 24VDC (22~28VDC) |
| Systemstromaufnahme | 30mA bei 24VDC |
| System / Bus Isolation | Ja |
| Verpolungsschutz | Ja |
| Leiterquerschnitt | max. 1,5mm² (AWG 16) |
| Schutzart | IP20 |
| Schutzklasse | 3 |
| Module | max. 32 |
| Montage | 35mm Hutschiene |
| Maße | 115x51,5x75mm |
| Gewicht | 130g |
| Betriebstemperatur | -40~85°C |
| Feuchtigkeitsbeständigkeit | 5~95% (nicht kondensierend) |
Umgebungsspezifikation
| Betriebstemperatur | -40~85℃ |
|---|---|
| Betriebsfeuchtigkeit | 5%-95% (keine Kondensation) |
| Schutzklasse | IP20 |
Profinet-Parameter
| Slave-Adresse | 1~99 |
|---|---|
| Zuweisung | max. 128 PDO, 64 TPDO, 64 RPDO |
| Standard | DS301 / DS401 |
| Übertragungsrate | 10Kbps ~ 1Mbps |
| Funktionen | NMT, PDO, SDO, Heartbeat, SYNC |
| HW-Schalter | Terminierung, Übertragungsrate, Slave-Adresse |

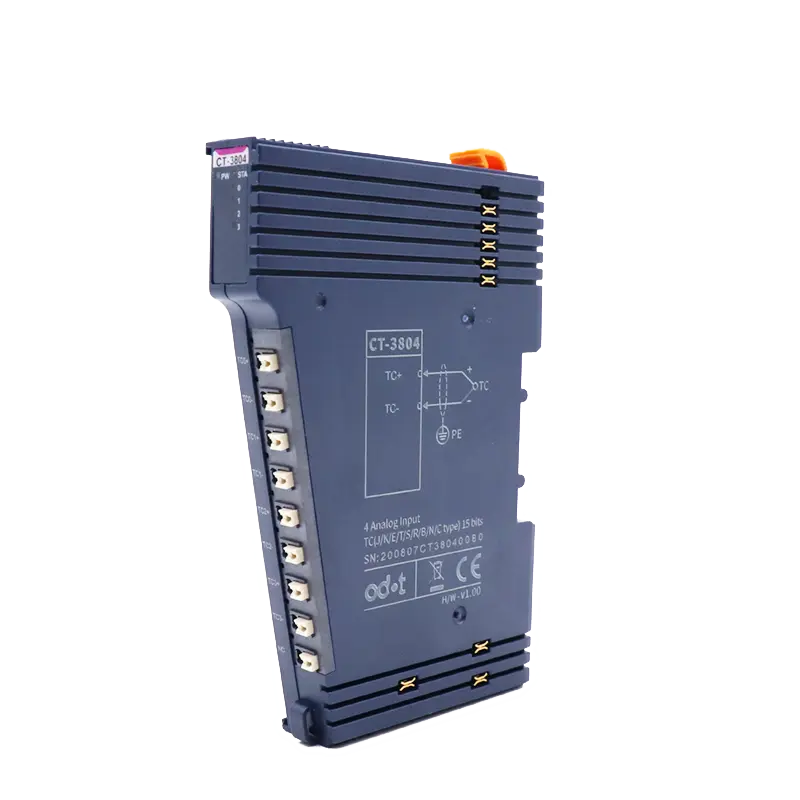

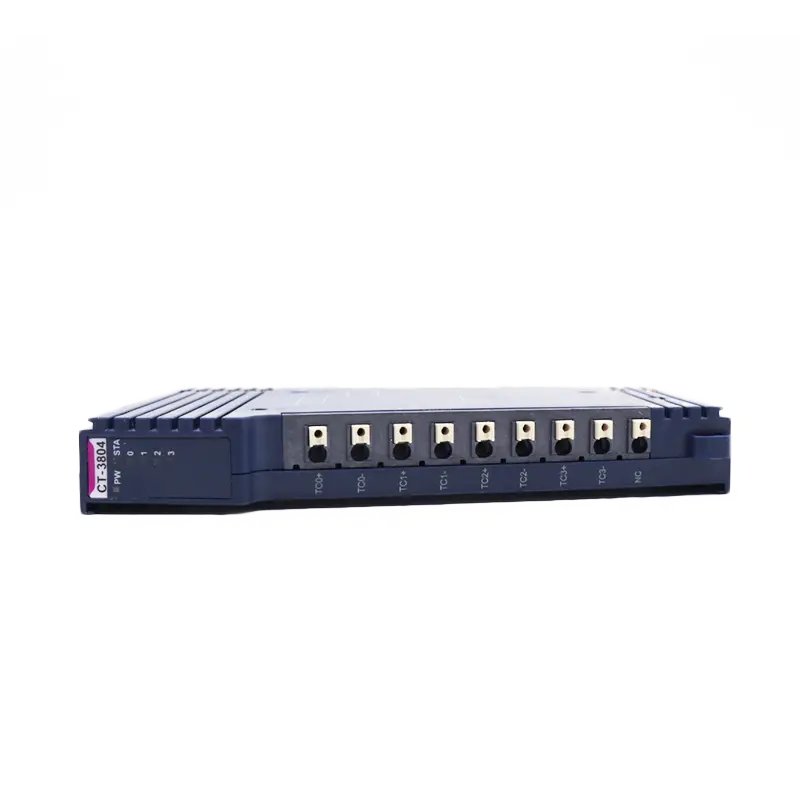

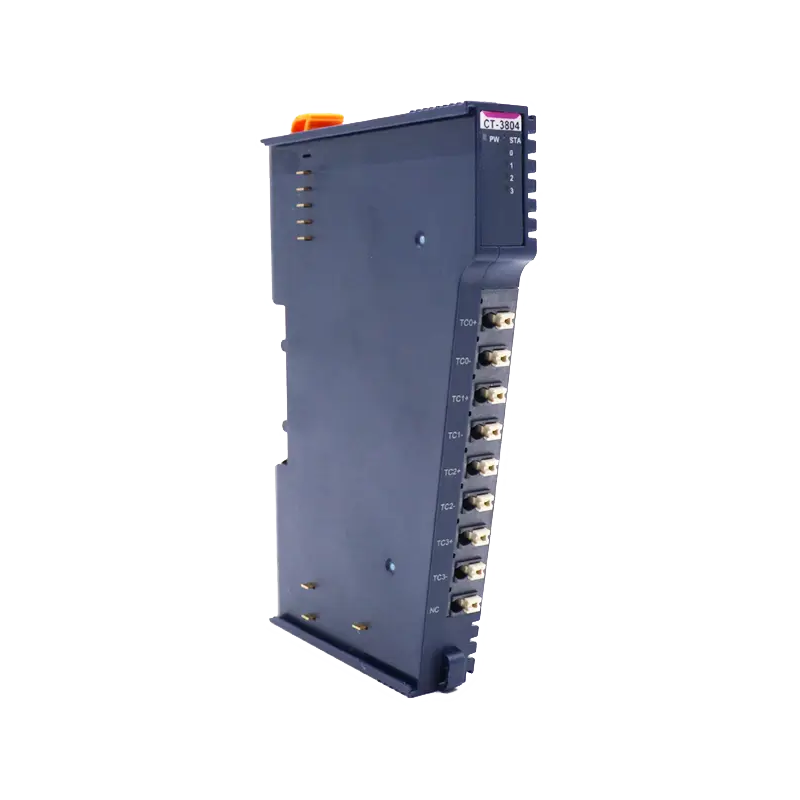

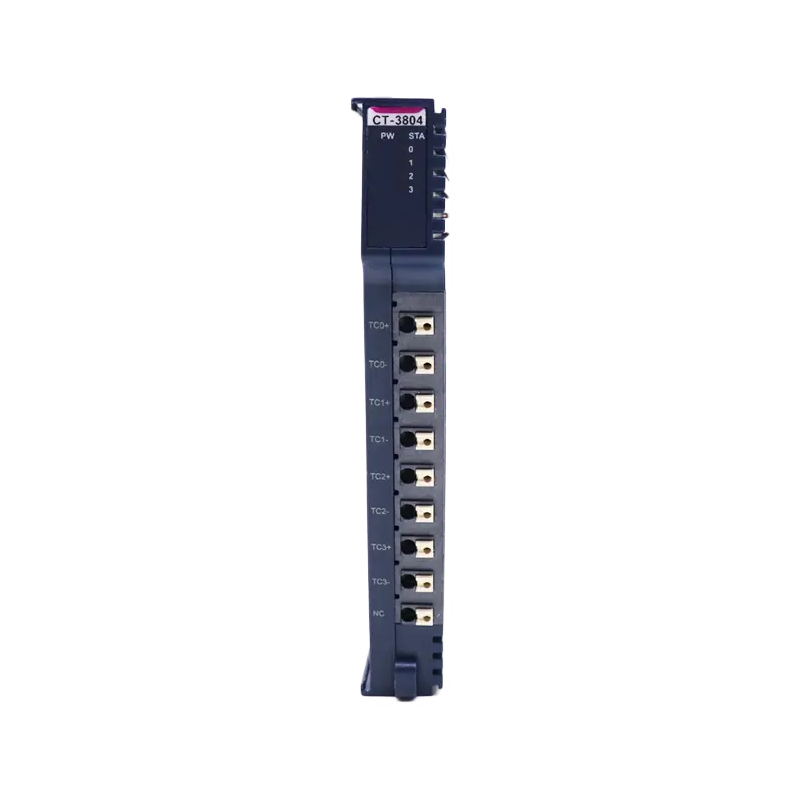

ODOT CT-3804 4-KANAL-ANALOGEINGANG
146,16 €*
Folgende Funktionen werden unterstützt:
- 4-Kanal-Thermoelement-Signalerfassung (J-Typ, K-Typ, E-Typ, T-Typ, S-Typ, R-Typ, B-Typ, N-Typ, C-Typ)
- 4 Analoganzeigen
- Interner Bus und Feldeingang magnetisch isoliert
- 9 Arten herkömmlicher Thermoelement-Temperaturmessungen
- 24-Bit-ADC-Auflösung (Σ-δ-Typ)
- TVS-Überspannungsschutz
Produktdetails
Hardwarespezifikation
| Strom | max. 50mA bei 5VDC |
|---|---|
| Bus / IO Isolation | Galvanische Trennung (2,5KVrms) |
| Anschluss | Max.1.5mm²(AWG 16) |
| Montage | 35mm Hutschiene |
| Maße | 115x14x75mm |
| Gewicht | 65g |
Umgebungsspezifikation
| Betriebs-Temperatur | -40~85℃ |
|---|---|
| Betriebsfeuchtigkeit | 5%-95% (keine Kondensation) |
| Schutzart | IP20 |
| Schutzklasse | 3 |
Eingabe-Parameter
| Kanäle | 4 Kanäle | |
|---|---|---|
| Anzeige | LED je Eingang | |
| Sensortyp | J/K/E/T/S/R/B/N/C Thermoelement | |
| Präzision | ±0.3% bei 25℃±0.5% bei -40~85℃ | |
| Abtastrate | max. 50Hz | |
| Messbereich | J | -210~1200°C |
| K | -270~1370°C | |
| E | -270~1000°C | |
| T | -270~400°C | |
| S | -50~1760°C | |
| R | -50~1760°C | |
| B | 0~1820°C | |
| N | -270~1300°C | |
| C | 0~2320°C | |
| Datentyp | INT16 | |
ODOT CT-3808 8-KANAL-ANALOGEINGANG, THERMOELEMENT
219,34 €*
Folgende Funktionen werden unterstützt:
- 8-Kanal-Thermoelement-Signalerfassung
- 8 analoge LED-Anzeigen
- Interner Bus und Feldeingang magnetisch isoliert
- 9 Arten herkömmlicher Thermoelement-Temperaturmessungen
- 24-Bit-ADC-Auflösung (Σ-δ-Typ)
- TVS-Überspannungsschutz
Produktdetails
Hardwarespezifikation
| Strom | max. 60mA bei 5VDC |
|---|---|
| Bus / IO Isolation | Galvanische Trennung (2,5KVrms) |
| Anschluss | Max.1.5mm²(AWG 16) |
| Montage | 35mm Hutschiene |
| Maße | 115x14x75mm |
| Gewicht | 65g |
Umgebungsspezifikation
| Betriebstemperatur | -40~85℃ |
|---|---|
| Betriebsfeuchtigkeit | 5%-95% (keine Kondensation) |
| Schutzklasse | IP20 |
| Schutzklasse | 3 |
Eingabe-Parameter
| Kanäle | 8 Kanäle | |
|---|---|---|
| Anzeige | LED je Eingang | |
| Sensortyp | J/K/E/T/S/R/B/N/C Thermoelemente | |
|
M/S/F: Arbeiten Modus |
Modbus Master, Slave, transparente Übertragung | |
| Präzision | ±0.3% bei 25℃±0.5% bei -40~85℃ | |
| Abtastrate | 70ms / 4 Kanäle | |
|
Messbereich |
J | -210~1200°C |
| K | -270~1370°C | |
| E | -270~1000°C | |
| T | -270~400°C | |
| S | -50~1760°C | |
| R | -50~1760°C | |
| B | 0~1820°C | |
| N | -270~1300°C | |
| C | 0~2320°C | |
| Datentyp | INT16 | |
| Diagnosefunktion |
-32767: Kein Thermoelementmodell ausgewählt (d. h. der Kanal ist deaktiviert) 32766: Trennung des offenen Stromkreises 32767：Temperaturüberlauf -32768：Temperaturunterschreitung |
|
